洁海瑞泉膜公司专业生产聚丙烯（PP、TIPS法）、聚四氟乙烯（PTFE）两种材料的中空纤维微孔疏水膜，用于气态膜法废水脱氨。

 PP膜，基于TIPS（热致相分离）法生产，膜孔均匀，传质系数高

市场上普通PP中空纤维微孔膜通常采用熔融拉伸法制备，主要用于亲水化后做滤芯使用。洁海瑞泉膜公司采用热致相分离工艺（TIPS）批量化生产聚丙烯疏水微孔膜并将之应用于气态膜脱氨等过程。相较于熔融拉伸膜，基于TIPS法制备的中空纤维膜又吸收了熔融拉伸法部分工艺的优点，膜丝微孔孔径更小、泡点更高，孔径分布更加均匀，孔隙率大幅提高（可由40%左右提高至60%以上），总传质系数比熔融拉伸膜高出0.5~1.0倍，漏点压力高出0.1MPa（纯水测量时漏点压力为≥0.35MPa），使用寿命更长。基于优良的膜微孔结构（膜丝微孔孔径小和孔径分布窄，无大孔和缺陷孔），洁海瑞泉膜公司的PP脱氨膜不需要额外增加涂层，能保证膜或膜组件在一定温度条件下具有zui高的传质通量和氨氮传质系数，从而避免了涂层所致的膜微孔孔径变小和孔隙率降低，也能避免PP膜因引入其它化学物质而导致对复杂废水的适用性受到限制和影响。

洁海瑞泉膜公司所产PP中空纤维膜性能好，价格不足国外同类进口膜的1/10，高性能、高性价比。

 PTFE中空纤维膜，内径≤0.44mm，外径≤1.06mm，国内外zui早工业化生产公司

洁海瑞泉膜公司所产PTFE中空纤维膜，内外径规格小，纯水测漏压力≥0.35MPa，疏水性好，耐腐蚀性好，使用寿命长，不仅可用于常规料液，还可于多种高浓度、含腐蚀性、低表面张力等特殊体系料液，应用范围更广。

 膜丝性能高，膜组件无需编织，不带涂层、高传质系数、高比表面积，性价比高、适用性强

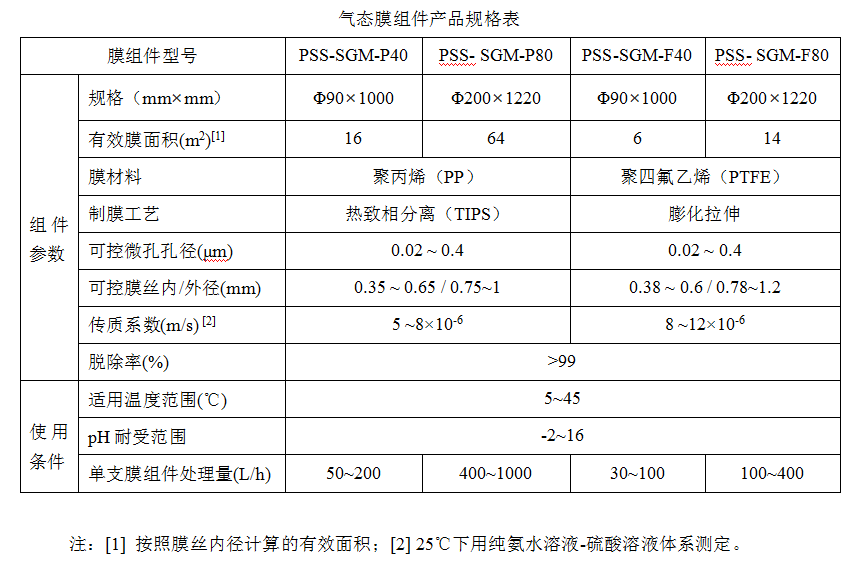

洁海瑞泉膜公司拥有气态膜组件制造相关的多项发明专利，专业生产PP、PTFE两种气态膜组件，并提供多种规格的膜组件以满足多种工程需要。气态膜组件的传质系数大（25℃下，K = 4 ~ 12x10^-6 m/s），比表面积高达3000~5000m²/m³），可实现废水中氨氮的脱除率≥99%。描述膜组件的重要参数是总传质系数K和膜有效面积S的乘积KS，KS值越大表示膜组件的性价比越高，这也是选择膜组件的重要参考指标。
